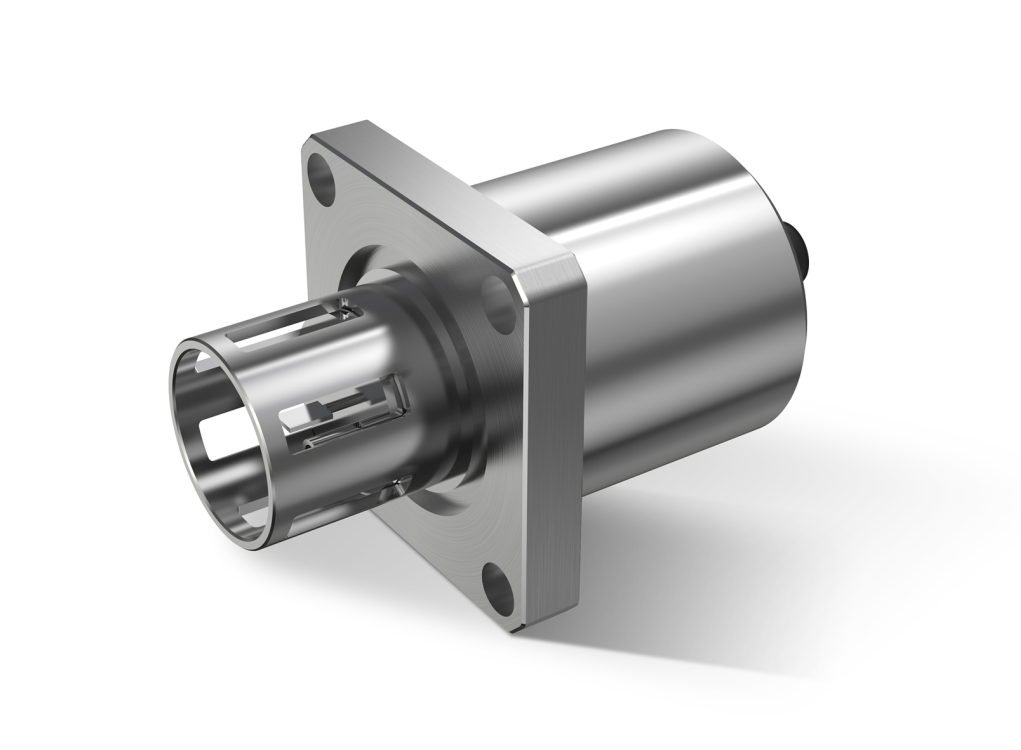

在线密度与粘度传感器

产品简介

DAVIS密度与粘度在线监测传感器采用世界先进的压电谐振MEMS元件,通过内部集成的高精度信号采样与处理单元,结合先进的算法,可以实时自动检测液体的密度、粘度和温度三项指标。

DAVIS简单易用,其运行无需人员参与,所有检测均由传感器自动完成,用户只需将其安装在管路上即可实现对生产过程中密度、粘度及温度的过程测量,或者通过离线套件实现实验室分析。

DAVIS的出现,大大增加了用户的投资收益,使得用户在生产过程中的质量控制拥有可靠依据,是一款小巧、智能、可靠,功能丰富的在线监测传感器。



测量原理

DAVIS采用压电谐振模式,通过控制振子部件工作在谐振状态,获取相关参数。

其振动周期T与液体密度相关:

ρ = K0 + K1*T + K2*T2    (K0 K1 K2为仪器校准参数)

其振动品质因数Q与粘度相关:

η = C0 + C1*Q + C2*Q2   (C0 C1 C2为仪器校准参数)

运动粘度亦可以根据以下公式换算:

µ=η/ρ  (µ-运动粘度mm2/s=cStη-动力粘度mPa.s=cP,ρ-密度g.cm-3=1000kg.m-3)



重要特点

进口探头,高准测量密度、粘度与温度

密度精度达±5kg.m-3

粘度范围1~1000cP,精度达5%

宽广的容许流体温度,从0℃到100℃

快速响应,数据每秒刷新

测量不受外部振动影响

全不锈钢,适合在线监测鲁棒性要求

优良的耐化学腐蚀和耐压特性

无任何活动件,无消耗件,十年寿命

多种认证及检测报告

结构小巧、便于系统集成

便捷的现场校准集成模组



技术参数

测量指标密度(kg.m-3),动力粘度(cP),温度(℃)
测量范围密度600 kg.m-3…1250 kg.m-3 *
粘度1cP…1000cP  (更大范围请咨询我们)*
温度0℃…100℃  *

准确度

@25℃典型

密度2%  or  5kg.m-3 二者取大值
粘度5%  or  1cP 二者取大值
温度0.3℃
分辨率密度0.1 kg.m-3
粘度0.1cP
温度0.1℃
响应时间小于30秒(首次),数据刷新1次/秒
数字输出RS485 MODBUS RTU
模拟输出2路三线制4-20mA,RL=500Ω(选配项)
报警节点2路250VAC/3A or 30VDC/3A(选配DDU350)
供电电压DC 9V-32V@RS485,DC20V-32V@4-20mA
整机功耗< 20mA@24Vdc RS485
探头耐压max 10bar(更大范围请咨询我们)
流体温度0℃… 100℃
环境温度-40℃… 85℃
存储温度-40℃… 80℃
外壳材质316/304不锈钢 哈氏合金
结构尺寸φ32×90 mm
机械接口NESSI
重量360g
防护等级IP66
密封材质FKM氟胶内径21.8 外径25.8 线径1.78
连接电缆2米M8 6芯
最大流速<0.3米/秒
符合标准CE,ASTM1657,国家计量检测机构报告
防爆等级EXia IIB T6 Ga (optional)
电磁兼容EN 61326‐1 EN 61326‐2‐3 ICES‐003 B 级

*更多配置,请与我们联系
