产品简介

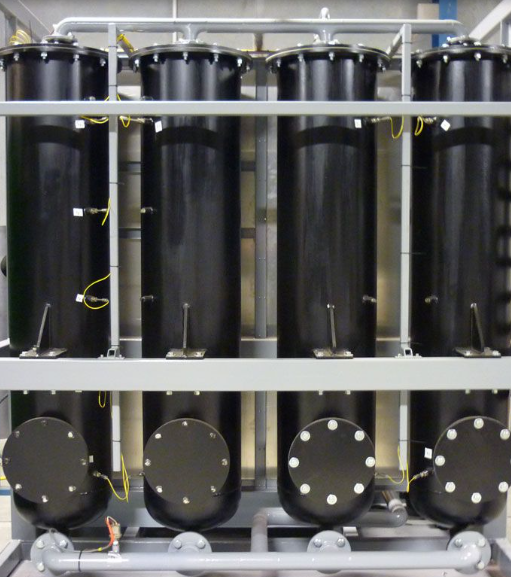

ODD300系列变压器绝缘油在线干燥系统是一款连续移除电力变压器绝缘油中水分、酸及微粒的在线装置，所有设计均具有连续吸收油中水分功能及吸附缸体更换量极小的特点。该功能不仅可减缓变压器的老化，还可提高绝缘油的介电强度与可靠性。通过安装在油路内的循环泵，使绝缘油流过分子筛，油中的水分子可被分子筛中吸附，从而持续地降低油中微水含量，其余95%存留在绝缘物质中的微水则逐步溶入油中。通过这种方式，水分逐步从固体绝缘材质中移除到油中，然后被分子筛吸收，达到变压器内部的微水自然平衡。

大型电力变压器是电力行业的贵重资产。维持变压器绝缘油中的水分含量对于这些贵重资产的安全运行起着至关重要的作用。因为水分的存在会降低绝缘油的击穿电压和增加介质损耗，加速高分子绝缘材料的降解老化，从而降低绝缘系统的各项性能。严重时会引发绝缘击穿和局部放电，影响着变压器的安全运行。

重要特点

l  连续移除绝缘油和绝缘纸中水分

l  使绝缘材料保持准确的低水分含量

l  减缓变压器老化速度，延长使用寿命

l   降低维护费用，推迟资产投资成本

l  适用于新装变压器和运行中变压器

l  极低的维护量，安装调试方

l  3Å分子筛对气体在线监测的干扰极小

l  通过更换缸体中的吸附剂材质，用户可以选择移除水分和（或）酸。

技术参数

ODD技术规格型号：ODD、 300ODD、 300lODD

300h缸体：133

变压器油容量：小于10000升、小于50000升、大于50000升

流量(升/小时)：90、90、90

吸湿介质总重量(公斤)：16、48、81

平均除水能力(升)：±3、±9、±15.5

工作温度范围：-40℃~110℃、-40℃~110℃、-40℃~110℃

尺寸(W*H*D)：600*1905*300mm、1150*1905*300mm、1250*1905*330mm

总质量(公斤)：102、178、238

滤缸尺寸：150mm*1500mm、150mm*1500mm、200mm*1500mm

材质：304不锈钢框架、油路、滤缸、油泵护罩、颗粒过滤外壳、阀等

油泵：GRUNDFOS

颗粒过滤器：HYPRO

1微米微水探头：OMM350（相对湿度、ppm、油温）

油管：15mm*1mm

工作电源：230V AC 50Hz 10A max
