产品简介

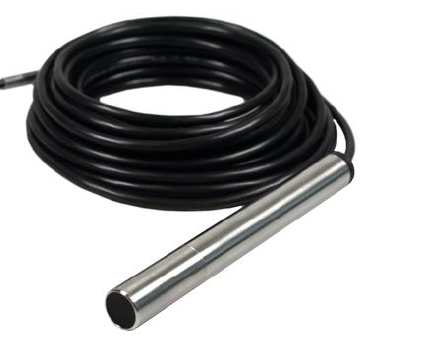

EOM-PG2油中溶氧传感器是一款单通道荧光氧气测量传感器。传感器特殊的设计，可以使其长期工作于特殊液体中，比如变压器油。传感器顶端覆盖有薄膜荧光材料，通过内置的电路实时检测传感器信号相位，通过严谨的实验室校准，传感器可以实时检测被测液体中溶解氧气的含量，并通过RS485 Modbus RTU将数据上传至上位机系统。

传感器长度仅106mm，外径12mm，十分小巧的尺寸和极低的功耗水平，使得传感器非常易于集成在系统之中。

为什么要使用溶氧传感器？

电力变压器、汽轮机组、发动机、液压传动系统等贵重工业设备，一旦发生故障或者损坏，不但经济受到损失，还可能引发重大安全事故。

无论是哪种油保护式的变压器，当内部存在慢性热故障时，分解气体将使油中总气含量增加，同时故障热源处的氧化过程将加速氧气消耗，并且对油溶解度很高的故障特征气体还会从油中置换出部分氧气。由于很难通过油来补充氧，就会使油中氧其含量不断降低。实践证明，故障越严重或存在的时间越长，油中氧气含量就会越低，总气量就越高。DL/T 722-2000和GB/T-7252-2001导则推荐O2/N2比值判断，油中O2/N2一般接近0.5。由于运行中油的氧化或纸的老化氧化，O2/N2会降低，负荷和油保护式方式也可能影响这个比值。但当O2/N2<0.3时，一般认为氧气可能被极度消耗，这可能是出现内部故障的迹象。

如密封式变压器，当油中总含气量超过6%，而氧气含量明显增长时，则可能存在大气泄漏于油箱内。这时候就应该检查变压器的密封性能并采取相应措施维修维护。

重要特点

l 极小体积 长度仅106mm，直径12mm

l 功耗极低

l 进口荧光感测探头

l 内置高精度荧光相位测量检测板

l 内部集成温度传感器

l 灵活的RS485 MODBUS RTU通讯方式

技术参数

测量原理：荧光相位测量

测量范围：0…50 %

O2分辨率：1 ± 0.02 % ；   O22：0.9 ± 0.1 % ；   O25：0 ± 0.4 %

O2检测下限：0.03 %

O2误差（认证标样@20℃）：1 ± 0.05%     O22：0.9 ± 0.2 %

探头响应时间(液体中)：<30秒

(t90)探头响应时间(气体中)：<10秒

(t90)温度补偿：0…50 ℃

最大耐压：3 bar   探头不可用于纯氯气有机溶剂（CHCl3，甲苯，丙酮等）

蒸汽（121°C）采样速率：1秒到9分59秒

温度传感器NTC温度精度：1 ℃

供电电压：5-30 VDC；功耗测量时 < 1W；待机时 < 0.15 W

容许操作温度：0…50 ℃

储存温度：-10…70℃

尺寸：106mm * 12mm

电缆长度：5米

重量：140克

通信接口：RS485 MODBUS RTUhalf duplex (Baud rate: 19200, Data bits:   8, Parity: No, Stop bits:1, handshake: No)
