产品简介

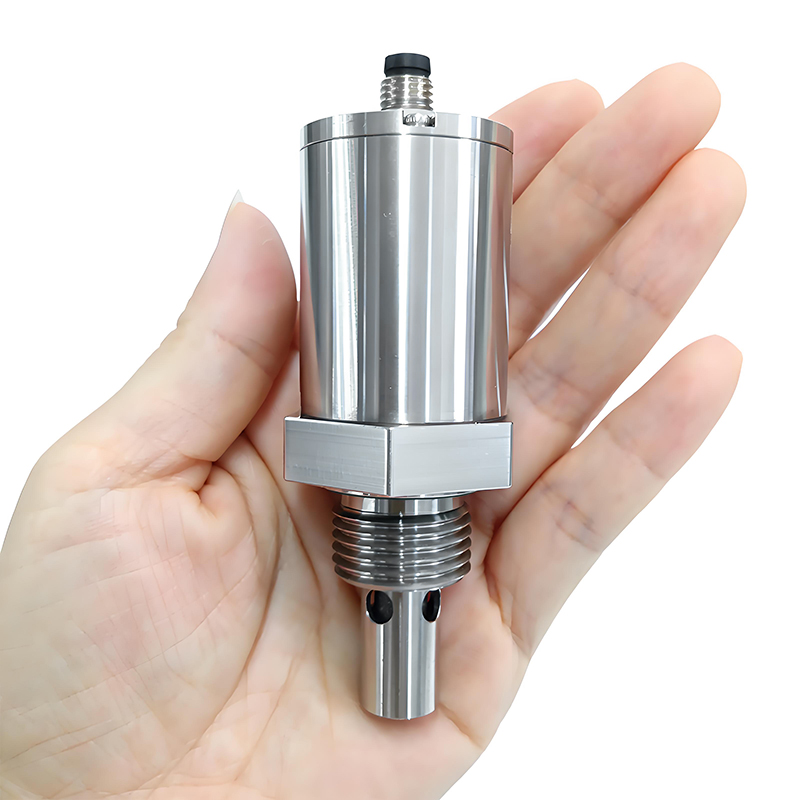

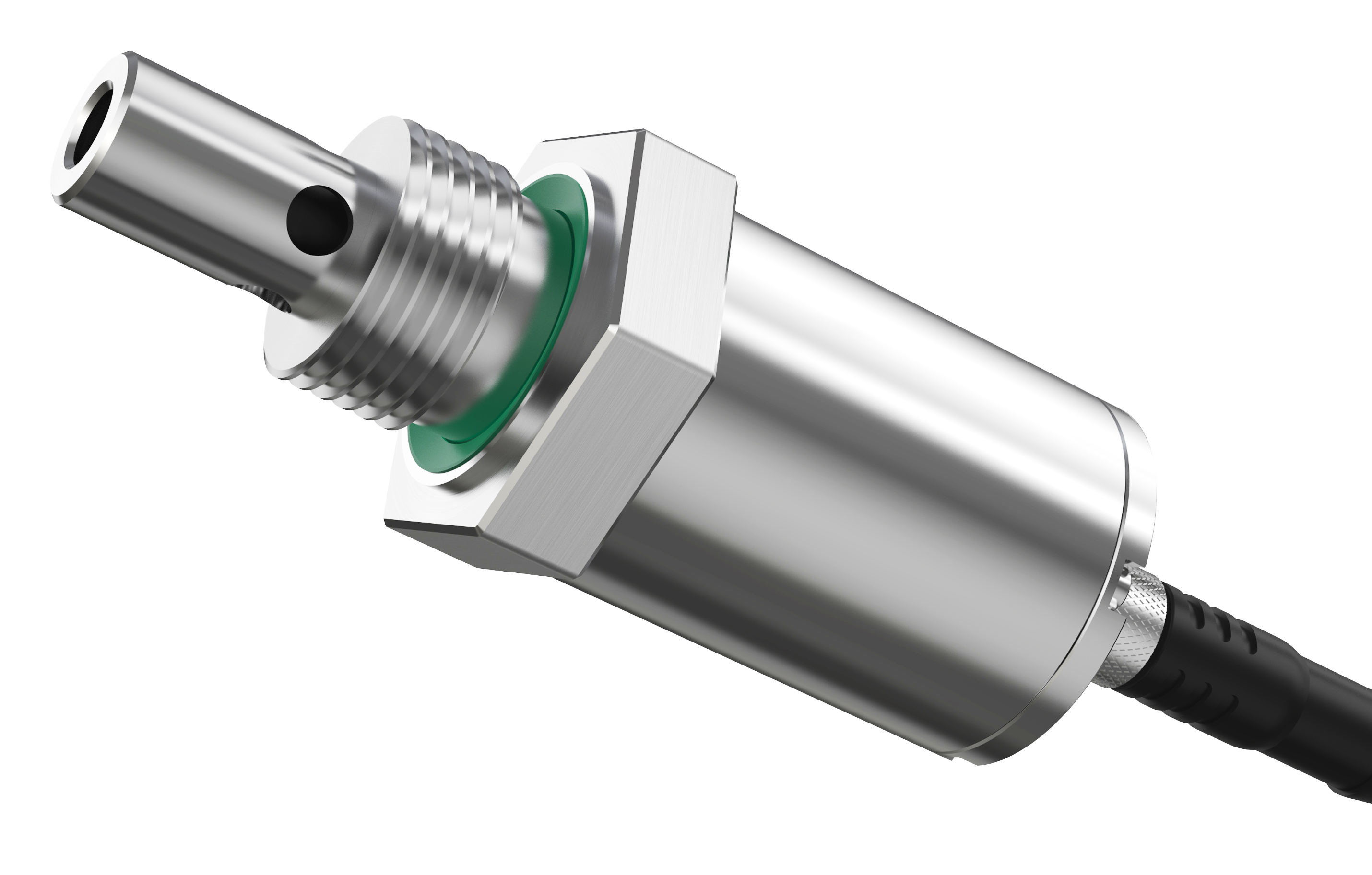

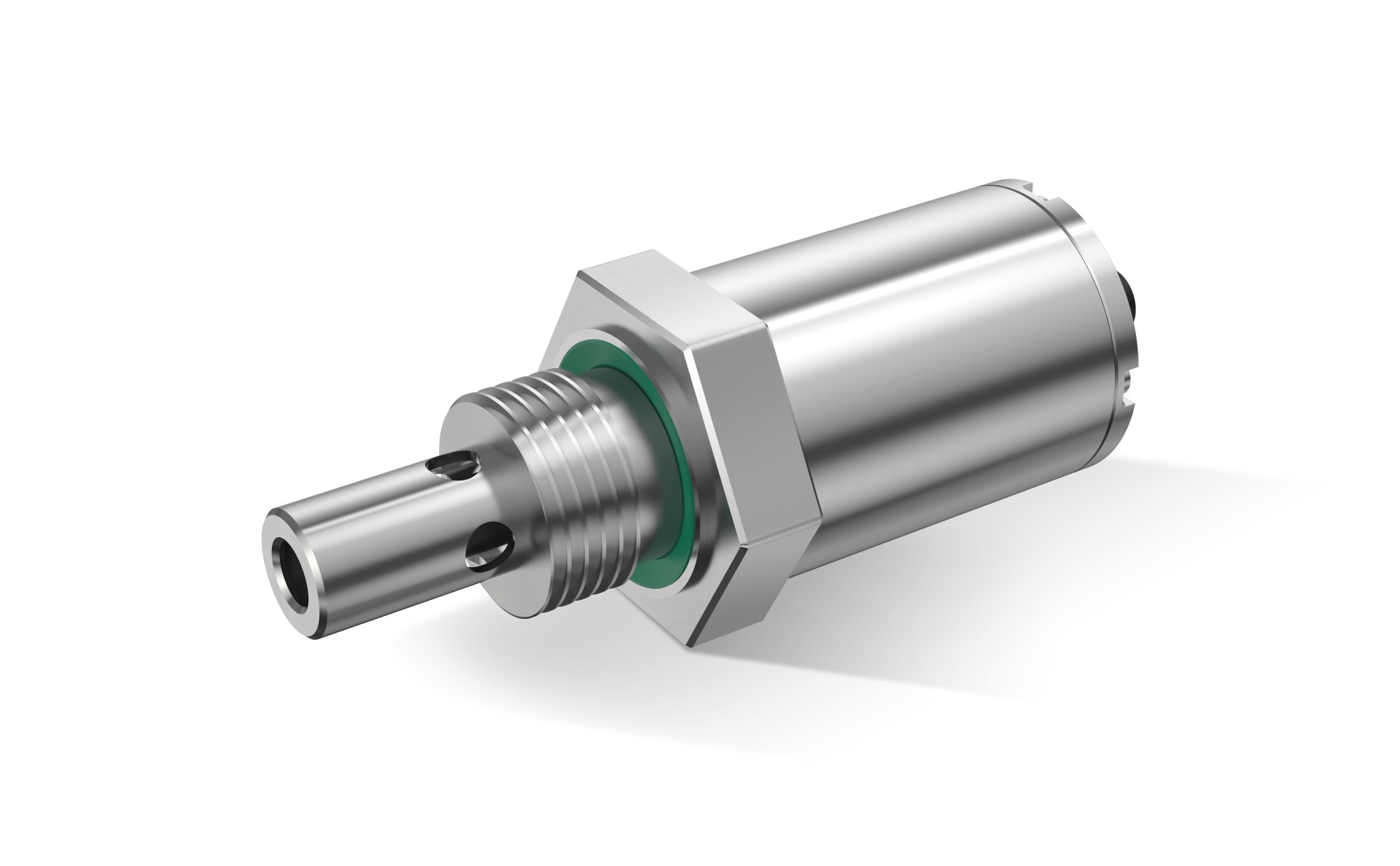

英力监测EIS-1M阻抗谱油品状况传感器，采用EIS（Electrochemical Impedance Spectroscopy）阻抗谱测量技术连续监测、测量和报告实际油况。相对于传统市面常见的介电常数测量技术，EIS阻抗谱技术在数据检测精度上领先2个数量等级。

EIS-1M易于安装，简单的即插即用数据接口可以连接到现场的显示和监控系统，EIS-1M适用于任何类型的成品油、矿物油及合成油，可以安装到任何发动机、变速箱、液压或电力变压器系统。

独特的EIS油况监测技术可以确保实时检测、测量和报告任何磨损或污染，实时状态分析精度为0.001%。通过简单的安装和使用，EIS-1M实时洞察您的设备状况，帮助避免潜在的故障，消除不必要的维护，降低您的运营成本。

重要特点

 ● 7×24h监测油况，深入地了解设备的真实状态

 ● 实现有效的设备管理，提高可靠性、效率和利润

 ● 通过精确识别油的使用寿命，降低维护成本

 ● 可靠预测最佳维护计划，消除不必要的维护和停机

 ● 确保最佳油况和在磨损颗粒出现和损坏发生之前预警，减少故障      和损坏，提高效率并延长设备寿命

 ● 减少油品取样和消耗，减少实验室分析

 ● 减少碳排放，为保护环境贡献力量

应用场景

应用领域：电力、能源；矿山、钢铁、冶金；船舶、铁路；制造行业液压、润滑设备；石油、化工等

适用油品：润滑油、液压油、齿轮箱油、发动机油、燃油、透平油、变压油等

检测参数：氧化剂、水、杂质、酸值、碱值、磨损颗粒、粘度变化，油温

是否接受定制：是

工作原理

EIS-1M通过测量介质损耗tanδ来表征油品状况的变化，通过输出一个TDN 0…1000油况指标（Tan Delta Number），反应油品状况的劣化程度和劣化趋势分析。

TDN 800…1000区间表示新油；

TDN 400…800区间表示正常可用旧油；

TDN 200…400区间代表油品已严重劣化或污染，需要立即更换油品或进行过滤处理。

EIS-1M可以同时监测介电常数的实部（电容变化）和介电常数的虚部（介质损耗），通过计算虚部/实部，获得介质损耗tanδ。由此，得到了比常规只监测实部更高的灵敏度。经验证，灵敏度高了2个数量级（约100倍）。举例：实验室分析某矿物质油新油，介质损耗tanδ 为0.001，人工添加大量杂质的旧油样品介质损耗tanδ变为0.1（变化率100倍）；而对应的市场常见的介电常数传感器（实部）仅由2.25变化到2.45（变化率1.09倍）；

EIS-1M探头为具有内外电极的同轴电容，将其嵌入油中，测量电极之间的油的介质损耗tanδ变化。通过高精密及稳定性的振荡电路，将电感与传感器探头组成LC谐振回路，并测量回路中的反馈电压输出。经过温度补偿后，反馈电压与介质损耗tanδ有特定对应关系，从而对油况进行判断和在线监测。并通过RS845、4-20mA、4G等多种信号传输方式，将油况分析实时发送。当油况发生突变后，及时预警到平台监控系统，为客户节省宝贵抢修时间，提高设备寿命，提升生产效率，降低故障几率。

技术参数

TDN油况

0…1000

温度

-40…100 ℃

测量精度

TDN油况

±1%  FS max.

温度

±1 ℃

其他参数

适用油品

适用于大多数矿物质油、合成和半合成油

检测内容

氧化剂、水、杂质、酸值、碱值、磨损颗粒、粘度变化，油温

输出

RS485数字输出，可选4-20mA模拟输出、4G云端

工作电源

DC9V-30V（如选择4-20mA输出，电压最低DC20V）

工作电流

<20mA+负载电流

容许工作压力

<10bar（更大压力请垂询）

工作温度

-40…85℃

探头油温

-40…120℃

机械接口

G1/2” BSP

密封材料

ED氟胶密封圈 23.9*18.5*1.5mm

扭矩

25…30N•m

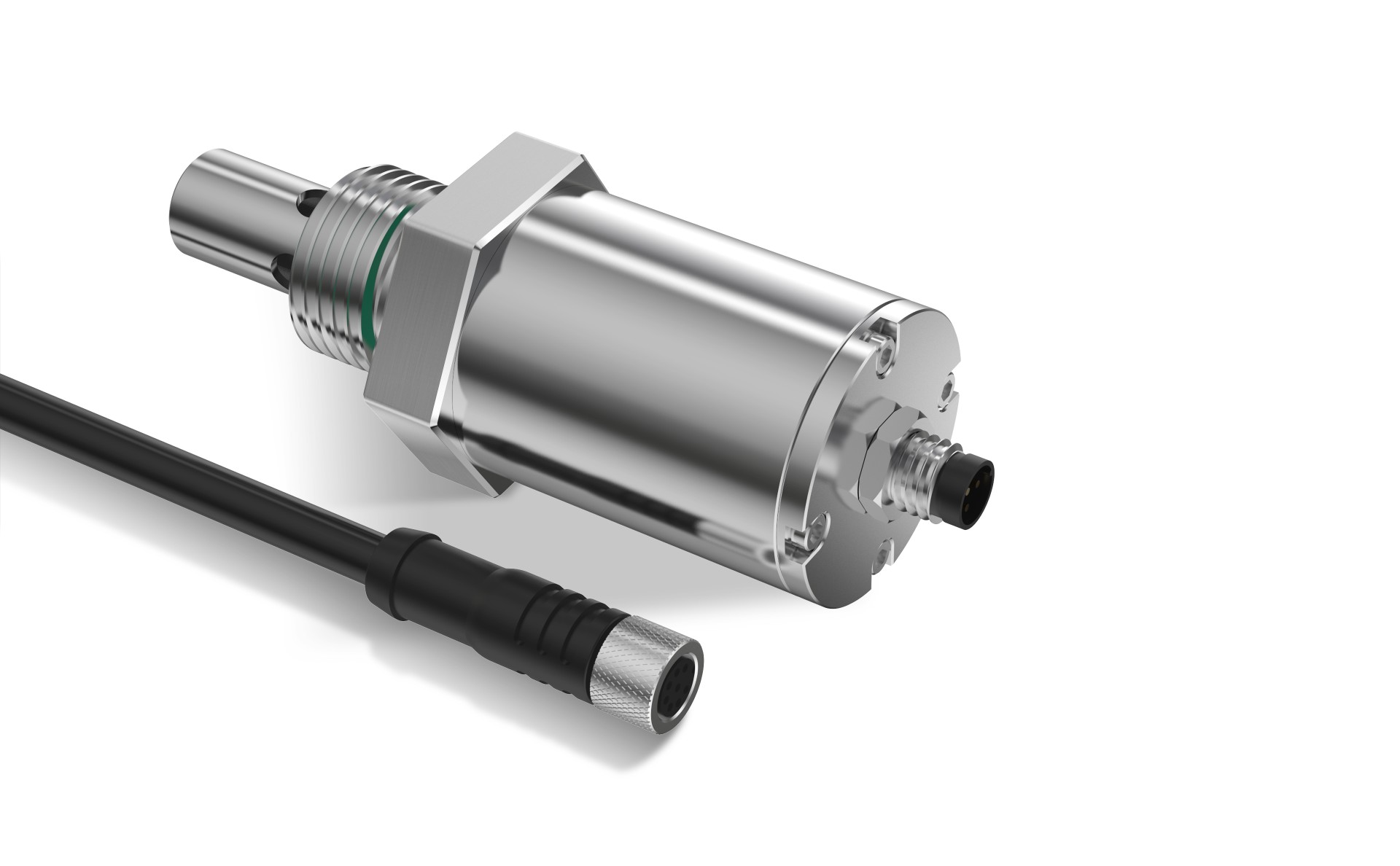

电气接口

M8*1  6芯

连接电缆

6芯 2米 UL20866 6*22AWG （弯头、直头可选）

壳体材料

316不锈钢

防护等级

IP65

重量

~260克

电磁兼容标准

EN 61000-6-4  EN 61000-6-2

结构尺寸

接线（M8公端）

  1— 红色 +24VDC

  2— 白色 RS485-A

  3— 黑色 24VGND

  4— 绿色 RS485-B

  5— 黄色 4-20mA 温度

  6— 橙色 4-20mA 含水指标

注：传感器默认信号接口RS485，可选配4-20mA三线制输出+RS485接口（模拟量+数字量同时输出）。
