油液监测系统

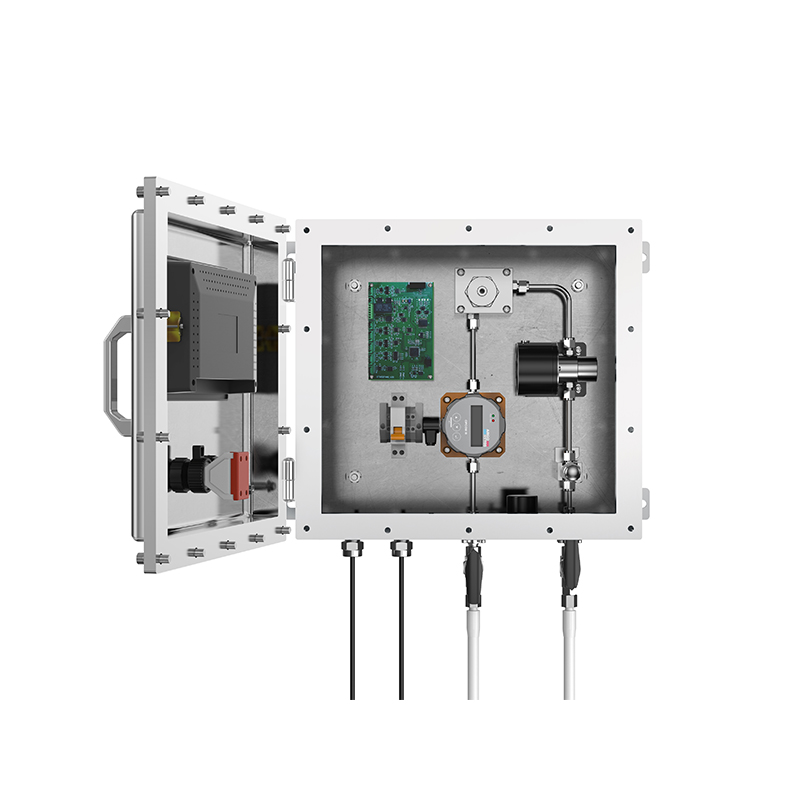

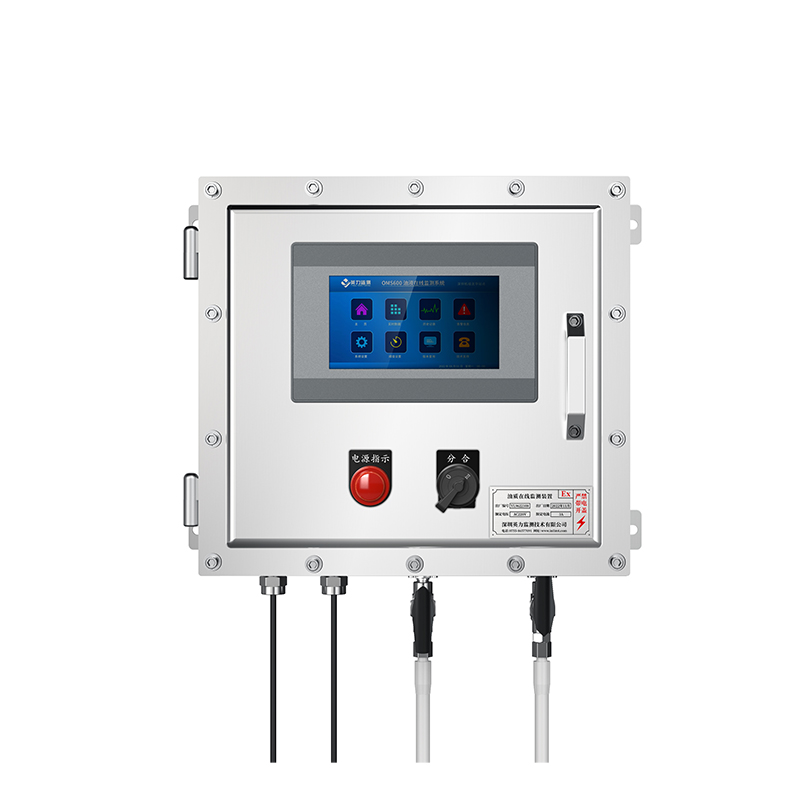

ME6008本安防爆型油液在线监测仪

ME6008本安防爆型油液在线分析仪，适用于有防爆要求的工业类油液在线监测应用场合，符合本安型防爆认证Ex ib IIC T6 Gb规格。

该油液在线分析仪融合我公司多项在线分析及传感测量专利技术，主要包括：

ZL 215812266U 一种金属颗粒检测传感器

ZL 218098764U 一种铁磁颗粒传感器

ZL 212540218U 一种多参数油品特性传感器

ZL 206248493U 一种油品密度和粘度在线检测装置

ZL 204832092U 油中水分活度的在线测量变送器

ME6008油液在线分析仪，实时测量工业现场各类油液，并通过触摸屏、4G/5G工业网关、LAN、WIFI、CAT1、ZIGBEE等多种模式存储和上传数据。其测量功能丰富，数据传输灵活，结构紧凑小巧，通过EMC电磁兼容EN61000-2、EN61326-4认证，满足工业现场严苛运行环境要求。

ME6008可以协助客户在线完成各类油液的实时分析、预防性维护，提高工业设备的运行可靠性，计划维护有效性，进一步提升设备利用率和生产效益，是客户一站式智能润滑解决方案的有力助手和理想工具。

适用范围：液压油、润滑油、发动机油、齿轮油、变压器油、航空煤油

下载产品数据表联系我们

ME6008本安防爆型油液在线监测仪产品详情

返回列表

产品参数

技术参数检测指标：磨损颗粒（铁磁和非铁磁）、清洁度、运动粘度、密度、微水含量、水活性、油温、流速、油品品质、仪器内温度及湿度。可选：游离水、介电常数、电导率、压力、泄露、柜门状态。
磨损颗粒检测
检出能力	铁磁性磨粒Fe：> 40μm（ESD）五档
	非铁磁性磨粒NFe：> 150μm（ESD）五档
磨粒通径	Φ 8mm
检出率	＞90%
铁磁统计	40 ~ 99μm，100 ~ 199μm，200 ~ 299μm，300 ~ 399μm，≥ 400μm
非铁磁统计	150 ~ 199μm，200 ~ 299μm，300 ~ 399μm，400 ~ 499μm，≥ 500μm
统计周期	启动自检30秒(首次)，计数间隔30秒 ~ 48小时可调
颗粒数	Max 100颗/秒

清洁度检测
测量范围	0…24级 ISO4406 4um、6um、14um （可选NAS1638或GJB等）
测量精度	±0.5级

油品特性检测
粘度检测	量程：0.5…200cSt；100…1500 cSt（更大范围请咨询）
	精度：5% or 1cSt 二者取大者
	分辨率：0.1 cSt
密度检测	量程：600…1250 kg.m-3
	精度：2% or 5kg.m-3 二者取大值
	分辨率：0.1 kg.m-3
微水含量	量程：1…30000ppm（内置20组常用曲线，可自定义）
	精度：10% or 10ppm二者取大值
	分辨率：1ppm
水活性	量程：0…1aw
	精度：3%
	分辨率：0.001aw
油温	量程：-40…85℃
	精度：0.5℃
	分辨率：0.1℃
游离水（可选）	量程：0-20%
	精度：0.5%
	分辨率：0.1%
介电常数（可选）	量程：1…6εr
	精度：0.2εr
	分辨率：0.1εr
电导率（可选）	量程：100…800000pS/m
	精度：10% or 500pS/m二者取大值
	分辨率：1 pS/m

其他参数
容许流量	20 … 200 mL/min
等效内径	4mm （可定制）
数字输出	RS485 MODBUS RTU，隔离电压2.5kV
工作电源	DC 24V±10%，120W Max 或选配AC220V 50Hz
耐压范围	10bar，选配减压阀最大耐压400bar
适用流体	润滑油和液压油(合成和矿物质基底)等
流体温度	-20 … 80 ℃
环境温度	-40 … 85 ℃
外壳材质	不锈钢，阳极氧化铝，聚碳酸酯，PTFE，NBR
结构尺寸	400×370×220mm (长×宽×高)
法兰接口	NPT 1/4”（可定制）
重量	<30 kg
防护等级	IP65
电磁兼容	EN 61326‐1 EN 61326‐2‐3 ICES‐003 B 级

主要部件
序号	名称	型号	数量
1	磨损颗粒传感器	MPS2008	1台
2	清洁度传感器	OPCOM-II	1台
3	粘度密度传感器	BDIPPER400	1台
4	水分传感器	OMM350	1台
5	油品状态传感器	OCS-800	1台
6	微型齿轮泵	LP-24-60	1台
7	主控制板	IL6-Z	1块
8	压力传感器	MW-6.0	1只
9	泄露传感器	XW24-G	1只
10	门控开关	G6B-117	1只
11	触摸屏	7寸 ARM32	1块
12	4G网关	TAS-4G	1台
13	AC/DC模块	MOR-205	1台
14	外壳	304不锈钢	1台
15	安装附件包	IN-P1油管2米2，球阀2	1套
16	减压阀	XC420	1台
17	调节阀	XC-J1	1台
18	管路配件	IL-ME-1	1套

结构尺寸（mm）

服务承诺我公司愿为购买我公司产品用户做出如下承诺并提供以下服务：一、我公司工程师在产品到达客户安装现场后，远程对需方人员进行实际使用操作培训，保证需方操作人员可以独立进行仪器的操作，维护、简单故障排除、实验数据处理。二、质保期：自验收合格之日起计算，我公司对产品整机免费保修12个月。对核心部件传感器保修24个月。质保期外负责终身维修。三、技术服务：在质保期内，凡因设备本身质量问题引起的设备故障，由我公司负责免费维修或更换配件，费用由我公司负责。正常的仪器消耗品不包括在保修范围内。我公司负责对设备终身维修，设备出现故障时，我公司接到维修通知后24小时内做出答复；如需派人维修，维修人员在3个工作日内到达需方使用现场并排除故障。我公司将不定期巡访需方，了解需方对仪器的使用情况，并在应用方面进行交流，保证仪器长期正常使用。设备质保期内或质保期外，我公司能对设备提供终身优惠的技术支持。我公司的技术维修人员，一年至少回访用户二次（形式可采取现场，电话等）。我公司及时向需方提供仪器及应用方面的最新信息，并帮助需方进行仪器相关软件升级，使需方保持在仪器、技术信息方面处于先进水平。

选型表

产品规格、特性及应用

产品特征
*数据丰富：实时监测油液的磨损颗粒（铁磁和非铁磁属性各五档），清洁度等级（ISO4406或NAS1638）、溶解水分Ppm，水分饱和度、运动粘度、密度、介电常数、电导率、油品品质、压力、温度等多至10余项关键指标；
*专利技术：优异的检测精度、数据稳定性和重复性；
* 操作方便：友好的UI界面设计和功能模块组合，使用简洁明了；
*灵活传输： 4G/5G、WIFI、LAN、CAT1等本地和无线、云端存储；
* 智能分析：专业分析软件，根据阈值快速判断设备润滑状态并预警；

应用领域
*风力发电、火力发电等发电行业；
*航空、航海、铁路等交通运输行业；
*石油、化工、矿山、钢铁、水泥、汽车制造等加工制造行业；
*钻井平台等海洋工程；大型工程机械设备；交通运输车辆；海水处理与检测设备；

测量原理

磨损颗粒（金属性）：

仪器实现了对40um铁颗粒（Fe）和150um非铁颗粒（NFe）的检测能力，并通过各5个尺寸带完成对磨损颗粒材质、数量的统计，对设备异常磨损提供有效预警作用。

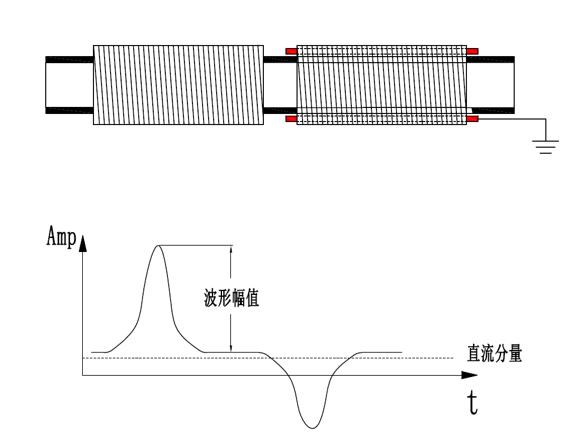

通过在过油管路（非导体）绕制精密加工的多组线圈，利用铁磁颗粒流经线圈组合引起的磁场变化，及非铁磁线圈表面带来的电涡流变化，检测由于不同颗粒流经带来的线圈电感的δ值变化。该变化信号经高灵敏度采样单元、带通滤波单元、相位及幅值比较单元、信号放大单元、低通滤波单元和信号提取单元等实现对流经传感器的油液的金属磨损颗粒的材质（铁磁性和非铁磁性）及尺寸的识别和统计。

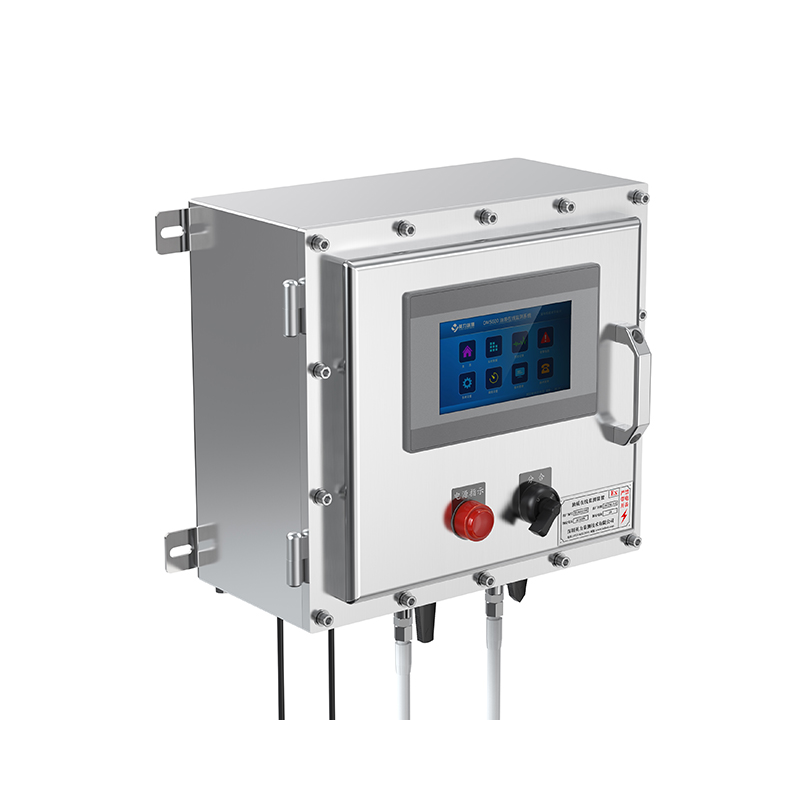

ME6008本安防爆型油液在线监测分析仪(图2) ME6008本安防爆型油液在线监测分析仪(图3)
