油液监测系统

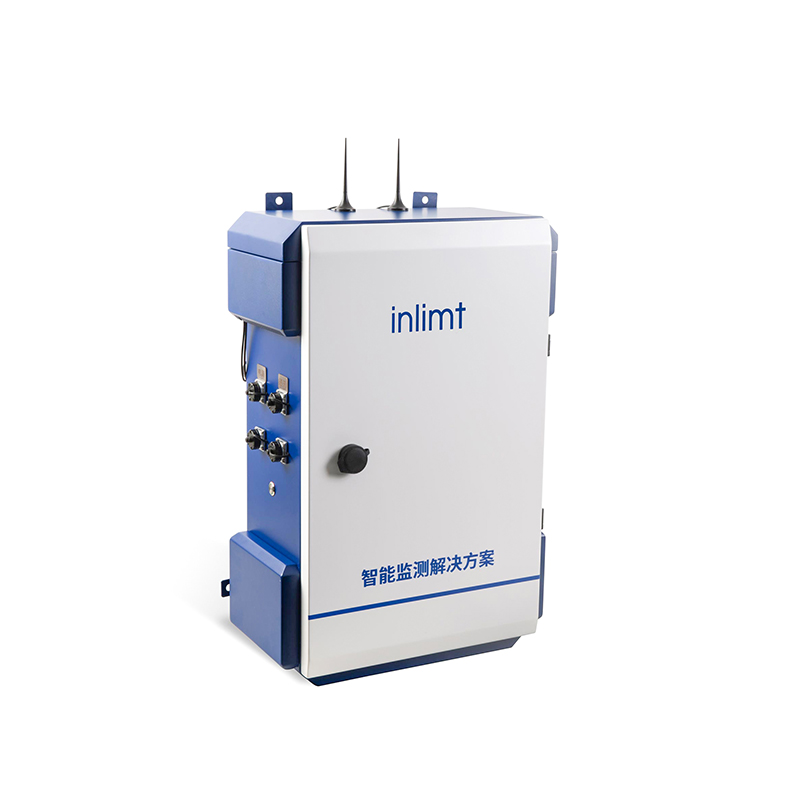

ME6001通用型油液在线监测分析仪

英力监测ME6001是一款适用于工业场合的通用型油液在线监测分析仪。该产品融合我公司多项在线分析及传感测量专利技术：

ZL 215812266U 一种金属颗粒检测传感器

ZL 218098764U 一种铁磁颗粒传感器

ZL 212540218U 一种多参数油品特性传感器

ZL 206248493U 一种油品密度和粘度在线检测装置

ZL 204832092U 油中水分活度的在线测量变送器

ME6001油液在线分析仪，实时测量工业现场各类油液，并通过触摸屏（可选）、4G/5G工业网关、LAN、WIFI、ZIGBEE等多种模式存储和上传数据。其测量功能丰富，数据传输灵活，结构紧凑小巧，通过EMC电磁兼容EN61000-2-3-4认证，满足工业现场严苛运行环境要求。

ME6001可以协助客户在线完成各类油液的实时分析、预防性维护，提高工业设备的运行可靠性，计划维护有效性，进一步提升设备利用率和生产效益，是客户一站式智能润滑解决方案的有力助手和理想工具。

适用范围：润滑油、液压油、其他流体

下载产品数据表联系我们

ME6001通用型油液在线监测分析仪产品详情

返回列表

产品参数

技术参数
检测指标：磨损颗粒（铁磁和非铁磁）、清洁度、运动粘度、密度、微水含量、水活性、油温、流速、油品品质、仪器内温度及湿度。可选：游离水、介电常数、电导率、压力、泄露、柜门状态。
磨损颗粒检测
检出能力	铁磁性磨粒Fe：> 40μm（ESD）五档
	非铁磁性磨粒NFe：> 150μm（ESD）五档
磨粒通径	Φ 8mm
检出率	＞90%
铁磁统计	40 ~ 99μm，100 ~ 199μm，200 ~ 299μm，300 ~ 399μm，≥ 400μm
非铁磁统计	150 ~ 199μm，200 ~ 299μm，300 ~ 399μm，400 ~ 499μm，≥ 500μm
统计周期	启动自检30秒(首次)，计数间隔30秒 ~ 48小时可调
颗粒数	Max 100颗/秒

清洁度检测
测量范围	0…24级 ISO4406 4um、6um、14um （可选NAS1638或GJB等）
测量精度	±0.5级

油品特性检测
粘度检测	量程：0.5…200cSt；100…1500 cSt（更大范围请咨询）
	精度：5% or 1cSt 二者取大者
	分辨率：0.1 cSt
密度检测	量程：600…1250 kg.m-3
	精度：2% or 5kg.m-3 二者取大值
	分辨率：0.1 kg.m-3
微水含量	量程：1…30000ppm（内置20组常用曲线，可自定义）
	精度：10% or 10ppm二者取大值
	分辨率：1ppm
水活性	量程：0…1aw
	精度：3%
	分辨率：0.001aw
油温	量程：-40…85℃
	精度：0.5℃
	分辨率：0.1℃
游离水（可选）	量程：0-20%
	精度：0.5%
	分辨率：0.1%
介电常数（可选）	量程：1…6εr
	精度：0.2εr
	分辨率：0.1εr
电导率（可选）	量程：100…800000pS/m
	精度：10% or 200pS/m二者取大值
	分辨率：1 pS/m

其他参数
容许流量	20 … 200 mL/min
等效内径	6mm （可定制）
数字输出	RS485 MODBUS RTU，隔离电压2.5kV
工作电源	DC 24V±10%，120W Max 或选配AC220V 50Hz
耐压范围	10bar，选配减压阀最大耐压400bar
适用流体	润滑油和液压油(合成和矿物质基底)等
流体温度	-20 … 80 ℃
环境温度	-40 … 85 ℃
外壳材质	不锈钢，阳极氧化铝，聚碳酸酯，PTFE，NBR
结构尺寸	400×370×220mm (长×宽×高)
法兰接口	NPT 1/4”（可定制）
重量	<30 kg
防护等级	IP65
电磁兼容	EN 61326‐1 EN 61326‐2‐3 ICES‐003 B 级

主要部件
序号	名称	型号	数量
1	磨损颗粒传感器	MPS2008	1台
2	清洁度传感器	OPCOM-II	1台
3	粘度密度传感器	BDIPPER400	1台
4	水分传感器	OMM350	1台
5	油品状态传感器	OCS-800	1台
6	微型齿轮泵	LP-24-60	1台
7	主控制板	IL6-Z	1块
8	压力传感器	MW-6.0	1只
9	泄露传感器	XW24-G	1只
10	门控开关	G6B-117	1只
11	触摸屏	7寸 ARM32	1块
12	4G网关	TAS-4G	1台
13	AC/DC模块	MOR-205	1台
14	外壳	304不锈钢	1台
15	安装附件包	IN-P1油管2米2，球阀2	1套
16	减压阀	XC420	1台
17	调节阀	XC-J1	1台
18	管路配件	IL-ME-1	1套

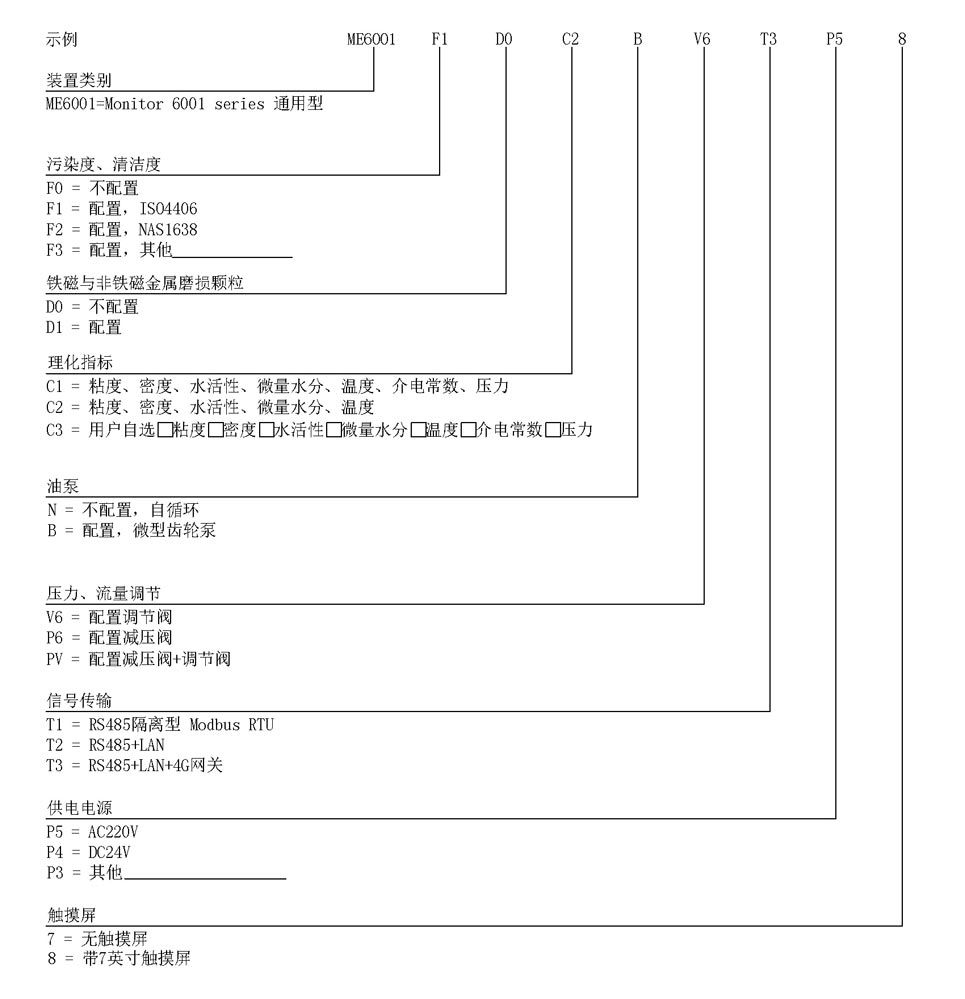

结构尺寸（mm）选型表

产品规格、特性及应用

产品特征
*数据丰富：实时监测油液的磨损颗粒，清洁度等级（ISO4406、NAS1638）、溶解水分ppm，水分饱和度、运动粘度、密度、介电常数、电导率、油品品质、压力、温度等多至10余项关键指标；
*省时省力：安装简易，一次安装，长期受益（设计寿命十年）；
*专利技术：优异的检测精度、数据稳定性和重复性；
* 操作方便：友好的UI界面设计和功能模块组合，使用简洁明了；
*远程升级： OTA升级功能，远程设置参数，数据标定，足不出门完成维护；

应用领域
*风力发电、火力发电等发电行业；
*航空、航海、铁路等交通运输行业；
*石油、化工、矿山、钢铁、水泥、汽车制造等加工制造行业；

重要特点

数据丰富：实时监测油液的磨损颗粒，清洁度等级（ISO4406、NAS1638）、溶解水分ppm，水分饱和度、运动粘度、密度、介电常数、电导率、油品品质、压力、温度等多至10余项关键指标；
省时省力：安装简易，一次安装，长期受益（设计寿命十年）；
专利技术：优异的检测精度、数据稳定性和重复性；
操作方便：友好的UI界面设计和功能模块组合，使用简洁明了；
灵活传输： 4G/5G、WIFI、LAN、CAT1等本地和无线、云端存储；
智能分析：专业分析软件，根据阈值快速判断设备润滑状态并预警；
精美设计：不锈钢喷塑，经典设计，极致美观；
收益显著：连续监测磨损、清洁和理化指标，智能预警，生产收益更高；
自我诊断：内置温度、流速、泄露、压力测量，确保仪器运行状态；
远程升级： OTA升级功能，远程设置参数，数据标定，足不出门完成维护；
